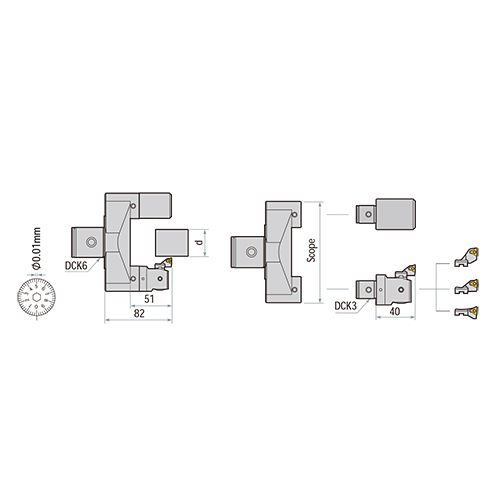

Specification | Фd Range |
Bridge frame |
DCK Side-lock screw |
Boring head |
Balance weight |
Insert holder | Insert | Boring range |
Weight | |
DCK6-CBH | 24-34-M | 24-34 | DCK6-2452-42 114 |
M120Z200-30P-D | CBH32-60 | DCK3-CBH | CBH3-3 | TPGH0802 | 134-144 | 1.60 |
33-43-M | 33-43 | CBH32-60 | DCK3-CBH | CBH3-2 | TPGH0802 | 125-135 | 1.60 | |||
42-52-M | 42-52 | CBH32-60 | DCK3-CBH | CBH3-1 | TPGH0802 | 116-126 | 1.6520 | |||
52-62-M | 52-62 | DCK6-5280-42 142 |
M120Z200-30P-D | CBH32-60 | DCK3-CBH | CBH3-3 | TPGH0802 | 162-172 | 1.80 | |
61-71-M | 61-71 | CBH32-60 | DCK3-CBH | CBH3-2 | TPGH0802 | 153-163 | 1.80 | |||
70-80-M | 70-80 | CBH32-60 | DCK3-CBH | CBH3-1 | TPGH0802 | 144-154 | 1.80 | |||
80-90-M | 80-90 | DCK6-80108-12 170 |
M120Z200-30P-D | CBH32-60 | DCK3-CBH | CBH3-3 | TPGH0802 | 190-200 | 2.00 | |
89-99-M | 89-99 | CBH32-60 | DCK3-CBH | CBH3-2 | TPGH0802 | 181-191 | 2.00 | |||
98-108-M | 98-108 | CBH32-60 | DCK3-CBH | CBH3-1 | TPGH0802 | 172-182 | 2.00 |
